Разъём NM-LCF12-C02
Представленный разъем N-male («папа») применяется для монтажа на фидерный кабель 1/2″. Основная область применения NM-LCF12-C02 — кабельные системы базовых станций сотовых операторов и промышленное радиооборудование. Фидерный кабель, обладающий высокими техническими характеристиками и минимальными вносимыми потерями, служит для подключения антенн к высокочастотным устройствам.
₴390.00
Прижимная конструкция NM-LCF12-C02 не требует использования специализированного обжимного инструмента (клещей) для монтажа, равно как и пайки центральной жилы кабеля. Подготовка фидера к установке разъема производится с помощью простого слесарного инструмента, что значительно упрощает монтаж и обслуживание кабельных соединений. Разъем может быть установлен на любой кабель 1/2″ (RFS, Acome и других производителей).

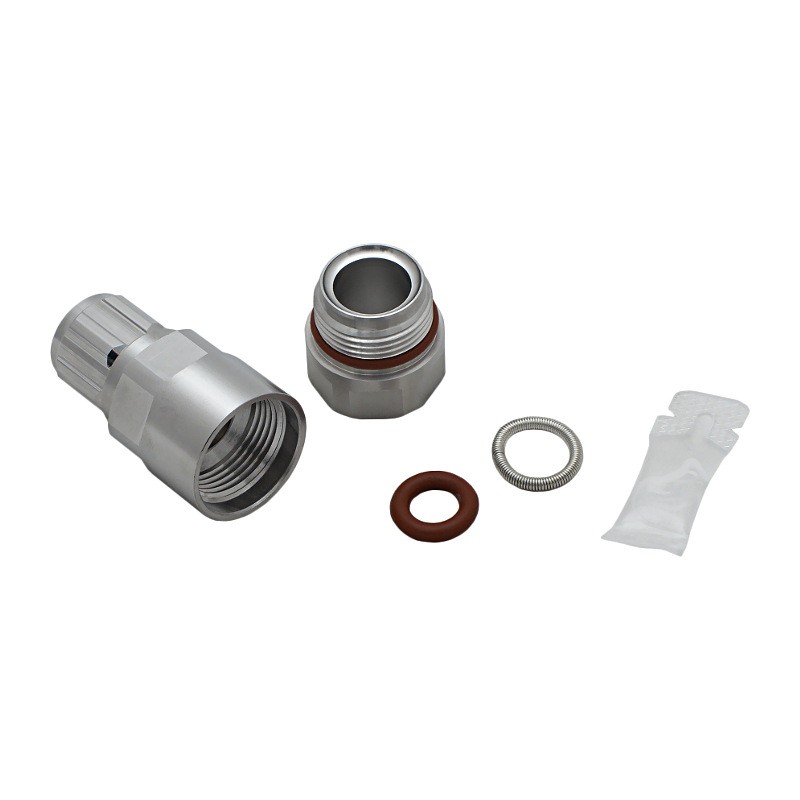

В комплект поставки разъема NM-LCF12-C02 входит резиновое уплотнительное кольцо, пружинное кольцо и смазка. Также прилагается инструкция, содержащая подробное описание установки коннектора на кабель.
Максимальная частота сигнала, передаваемая по фидеру с разъемами NM-LCF12-C02, ограничена 6 ГГц. Номинальное волновое сопротивление коннектора — 50 Ом. При эксплуатации совместно с фидером 1/2″ разъем NM-LCF12-C02 обеспечивает высокое качество передачи сигнала, что позволяет применять этот элемент коммутации в сложных и ответственных системах усиления связи.
Металлический корпус разъема устойчив к механическим повреждениям. Класс влагозащищенности IP68 позволяет эксплуатировать кабели с установленными NM-LCF12-C02 вне помещений круглогодично.
| Характеристики | |
| Разъем | N-male (NM-LCF12-C02) |
| Марка кабеля | 1/2″ |
| Волновое сопротивление | 50 Ом |
| Частотный диапазон | 0–6 ГГц |
| Уровень интермодуляционных искажений третьего порядка (PIM3) | -159 дБн (при несущих 2×20 Вт, типичное значение) |
| КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,08 |
| Монтаж на гофру | прижимной |
| Монтаж центрального контакта | цанга |
| Конструктивное исполнение | прямое |
| Материал внешнего покрытия | триметаллический сплав |
| Материал внутреннего покрытия | серебро |
| Защита корпуса | IP68 |
| Размер | Ø25,9 x 58,7 мм |
| Вес | 124 г |
