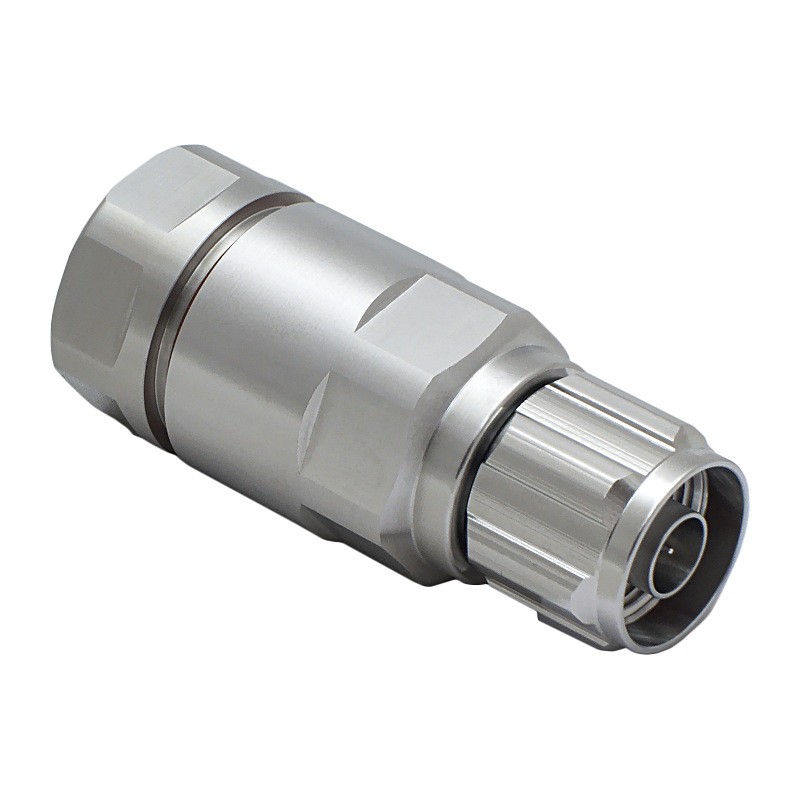

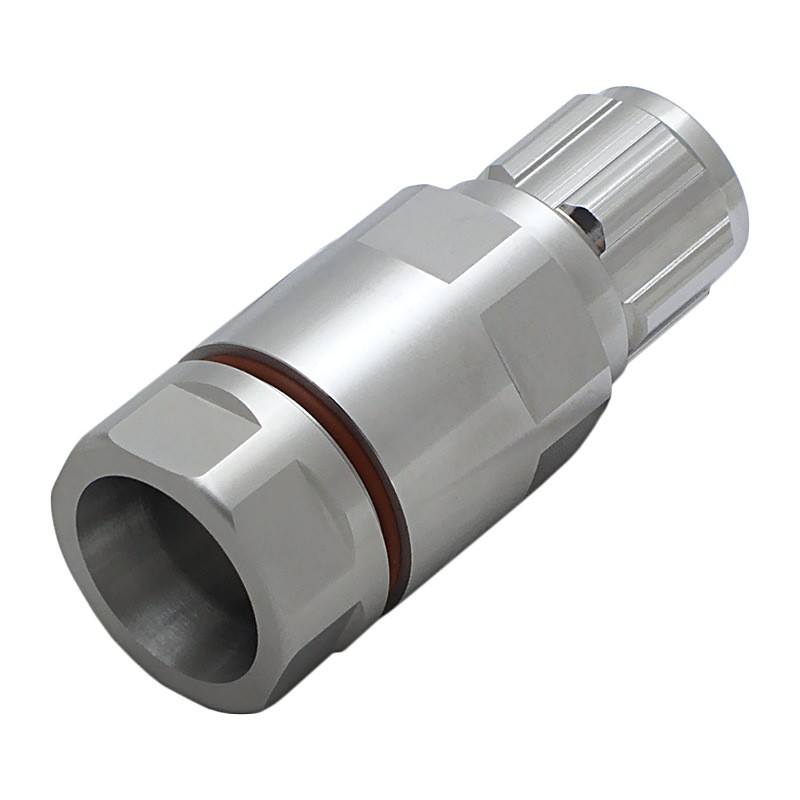

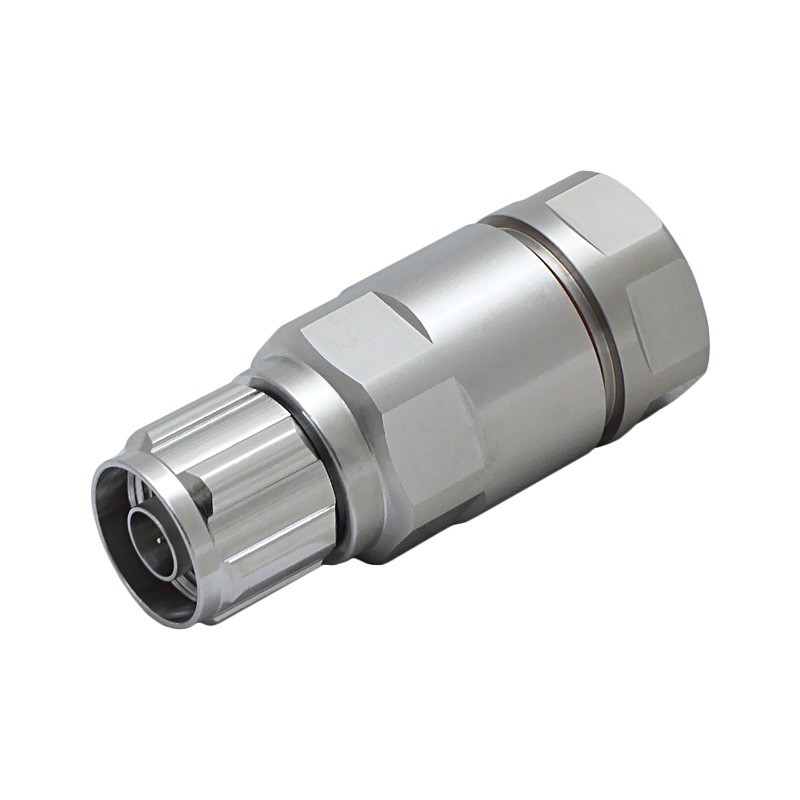

Разъём NM-LCF12-C02


Представленный разъем N-male («папа») применяется для монтажа на фидерный кабель 1/2″. Основная область применения NM-LCF12-C02 — кабельные системы базовых станций сотовых операторов и промышленное радиооборудование. Фидерный кабель, обладающий высокими техническими характеристиками и минимальными вносимыми потерями, служит для подключения антенн к высокочастотным устройствам.

390.00

Прижимная конструкция NM-LCF12-C02 не требует использования специализированного обжимного инструмента (клещей) для монтажа, равно как и пайки центральной жилы кабеля. Подготовка фидера к установке разъема производится с помощью простого слесарного инструмента, что значительно упрощает монтаж и обслуживание кабельных соединений. Разъем может быть установлен на любой кабель 1/2″ (RFS, Acome и других производителей).

В комплект поставки разъема NM-LCF12-C02 входит резиновое уплотнительное кольцо, пружинное кольцо и смазка. Также прилагается инструкция, содержащая подробное описание установки коннектора на кабель.

Максимальная частота сигнала, передаваемая по фидеру с разъемами NM-LCF12-C02, ограничена 6 ГГц. Номинальное волновое сопротивление коннектора — 50 Ом. При эксплуатации совместно с фидером 1/2″ разъем NM-LCF12-C02 обеспечивает высокое качество передачи сигнала, что позволяет применять этот элемент коммутации в сложных и ответственных системах усиления связи.

Металлический корпус разъема устойчив к механическим повреждениям. Класс влагозащищенности IP68 позволяет эксплуатировать кабели с установленными NM-LCF12-C02 вне помещений круглогодично.

Характеристики
Разъем N-male (NM-LCF12-C02)
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Частотный диапазон 0–6 ГГц
Уровень интермодуляционных искажений третьего порядка (PIM3) -159 дБн (при несущих 2×20 Вт, типичное значение)
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,08
Монтаж на гофру прижимной
Монтаж центрального контакта цанга
Конструктивное исполнение прямое
Материал внешнего покрытия триметаллический сплав
Материал внутреннего покрытия серебро
Защита корпуса IP68
Размер Ø25,9 x 58,7 мм
Вес 124 г
